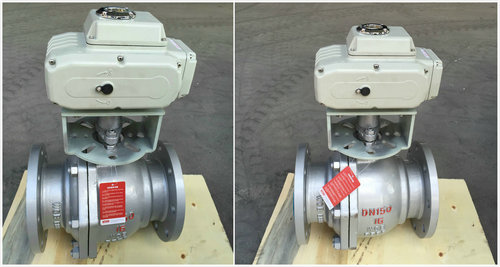

電動鑄鋼球閥Q941F-16C,電動鑄鋼法蘭球閥圖片

時間:2017-11-22 10:30:45   來源:多儀閥門   點擊:0
電動鑄鋼球閥(Q941F-16C)是由法蘭鑄鋼球閥與電動執行器連接組成,根據作用方式不同可分為普通開關型和智能調節型,主要用于管路介質中做切斷截止或調節流量使用。電動鑄鋼球閥只需通過電源壓力帶動閥桿做0-90°的旋轉動作,即可控制球閥的開關,具有連線簡單,密封性能好、流阻力小等優點,可廣泛應用石油、化工、油品、輕工、環保、制冷等工作領域。

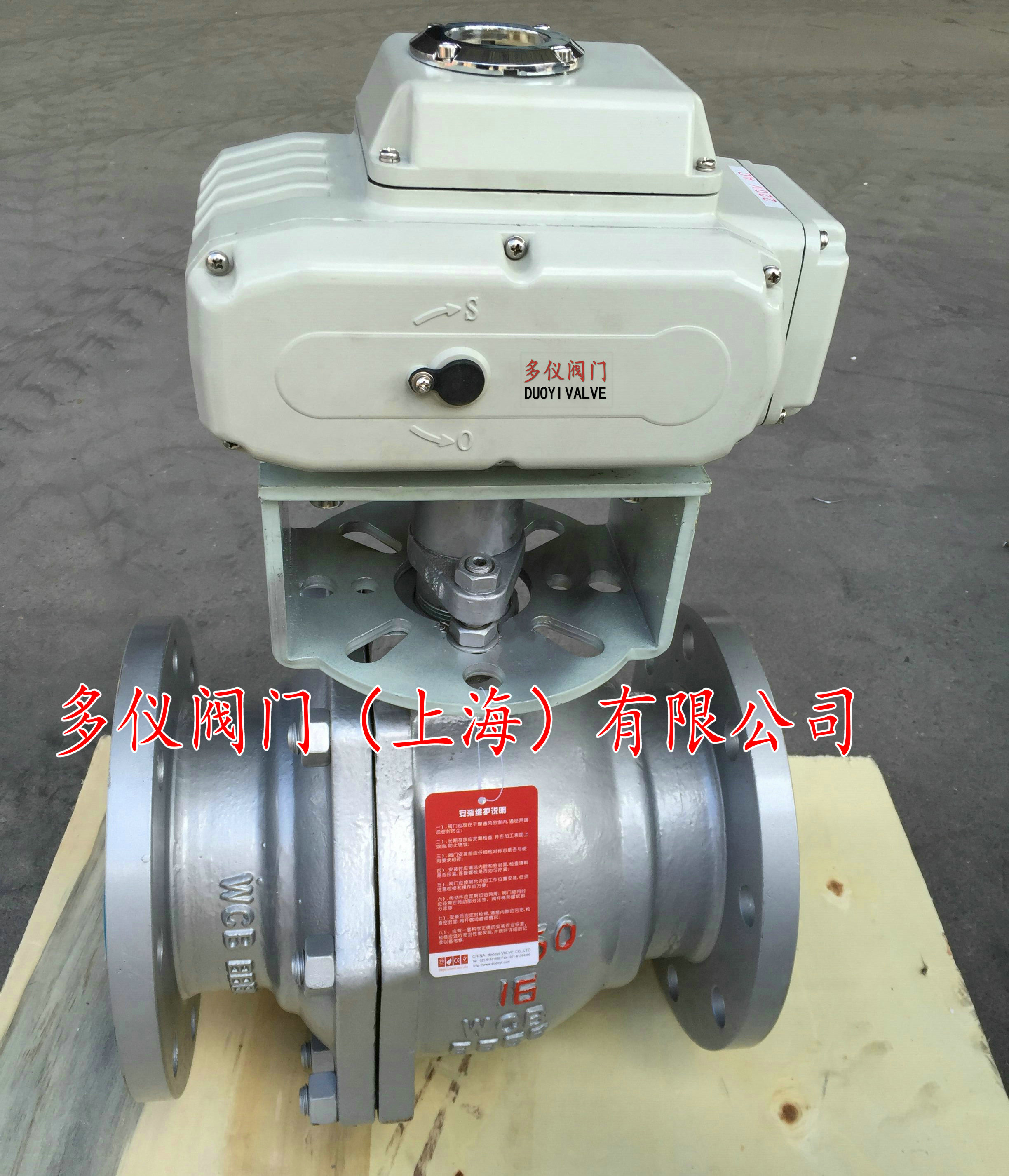

電動鑄鋼球閥

電動鑄鋼球閥是比較常見的旋轉類控制閥,它的工作原理是依靠電動執行器的電源壓力,帶動閥桿旋轉閥芯來控制球閥的暢通或關閉。電動鑄鋼球閥開關輕便,亦可以做成大口徑,且密封面與球面常在閉合狀態,不易被介質沖蝕,當球閥打開時,球芯與管道形成一個通口,介質可毫無阻力的流過。

Q941F-16C電動鑄鋼球閥說明:

【Q】 閥門類型:表示球閥
【9 】
驅動方式:電動控制
【4 】 連接方式:法蘭連接
【1 】 結構形式:浮動直通式
【F】  密封材質:氟橡膠;
【16】
公稱壓力:(1.6Mpa)=16公斤
【C 】 閥體材質:鑄鋼材質

電動鑄鋼球閥流體介質:水,蒸汽、油品及腐蝕性流體;工作溫度:-30~120°C;電壓范圍:AC220V,380V,24V ;可帶手動裝置;
電動執行器:開關型有源燈指示反饋;開關無源觸點信號反饋;調節型輸入輸出4-20mA ;防爆開關型、防爆調節型 EX dⅡBT4防爆等級。
