電動截止閥

電動襯氟截止閥

電動襯氟截止閥

  • 閥門型號:J941F46
  • 通徑規格:DN15~DN300
  • 結構形式:直通式
  • 閥體材質:碳鋼WCB、不銹鋼304、不銹鋼316、316L
  • 公稱壓力:PN6、PN10、PN16
  • 適用溫度:≤120℃
  • 應用范圍:化工、電子、環保、石化、原油和天然氣等
  • 產品特點:強度高、耐腐蝕性能好,結構緊湊,使用安全
電動襯氟截止閥概述:

電動襯氟截止閥(J941F46)是一種強度高、耐腐蝕性能好的防腐閥門,主要用于控制各種不同溫度的含有腐蝕性介質的管道中,做開關切斷使用。電動襯氟截止閥閥外殼體采用熔模精密鑄造,閥內腔、閥體、閥蓋、閥瓣等(即會與化學介質接觸的地方)部件均選用優良的耐腐蝕材料(氟塑料)作為襯里或包覆材料,采用模壓襯里成型工藝技術,使閥門既有金屬的強度有又耐腐蝕的特性。電動襯氟截止閥不適合用于流量調節,以免管道介質的壓力流沖破壞密封面。

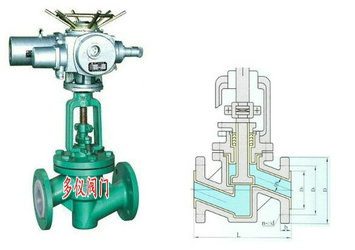

電動襯氟截止閥結構圖
電動襯氟截止閥結構圖
電動襯氟截止閥特點:

1、閥體內腔表面覆有可供選擇的各種氟塑料,適用于不同工作溫度的流體管路,具有強度高、耐腐蝕性能好的特點。
2、閥瓣與閥桿設計為一體結構,用以防止由于管路壓力波動造成內件沖出閥體的可能性,結構緊湊,使用安全。
3、保證管路介質絕對不與閥門殼體材料直接接觸,耐腐蝕性能極好,是化工、制藥、電子、環保、石化、原油和天然氣等輸送腐蝕性液體管道的理想用閥。

電動襯氟截止閥技術參數:

公稱通徑 DN15~DN300(MM)
公稱壓力 PN0.6、1.0、1.6MPa
連接形式 法蘭式連接
結構形式 直通、直流、角式
驅動形式 電動控制(電源壓力)
閥體材質 碳鋼WCB、不銹鋼304、不銹鋼316、316L
適用溫度 ≤80℃、≤100℃、≤120℃(按照襯里材料)
襯里形式 完全包覆氟塑料
適用介質 各種含有腐蝕性介質的液體以及氣體
控制方式 開關型(開關兩位切斷控制),可選防爆型,帶手動裝置

電動襯氟截止閥使用說明:

1、電動襯氟截止閥法蘭蓋板不能隨意打開,除非已準備與管路連接,否則PTFE法蘭面可能因溫差、異物造成磕碰劃傷或扭曲變形而影響密封,如因檢驗需要而移動蓋板,也必須待檢驗后速將蓋板重新復位,以保護PTFE法蘭面。
2、襯氟截止閥與管路連接時,一般并不再單獨使用墊片,但與異種材料(金屬面等)法蘭面相接時,應采用適當墊片,以保護PTFE法蘭面。
3、在系統使用中,如在較高溫度下發生泄漏,應首先將系統溫度降至室溫后,再查明原因,進行維修。
4、不允許在襯氟截止閥上做任何高溫焊接工作,以免造成襯里層的永久損害。
5、不適合用在含有顆粒狀的管道介質里,以免密封面被刮傷或刮壞,從而導致閥門泄露而產生危險。
