氣動調節閥

氣動薄膜雙座調節閥

氣動薄膜雙座調節閥

  • 閥門型號:ZJHN
  • 通徑規格:DN25~DN200mm
  • 結構形式:雙座導向型閥芯
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN16、PN40、PN64
  • 適用溫度:-17℃-450℃(具體見產品詳情)
  • 應用范圍:氣體、液體、蒸汽、石油、化工、電站
  • 產品特點:功能強、性能可靠、連線簡單、調節精度高
氣動薄膜雙座調節閥概述:

ZJHN氣動薄膜雙座調節閥一般用于有壓力補償?shù)囊笙?,通過使用閥芯桶上的兩道密封線同時密封的方式實現壓力補償和閥門關斷。氣動薄膜雙座調節閥閥體內有兩個閥座,比單座調節閥多了一個閥座,也正因這樣的結構形式,加大了泄露量!但其流通能力強,不平衡辦小,允許使用的差壓較大,比同口徑的單座閥流通能力大,所以通常特別適用于大流量、高壓降和泄漏較大的場合。

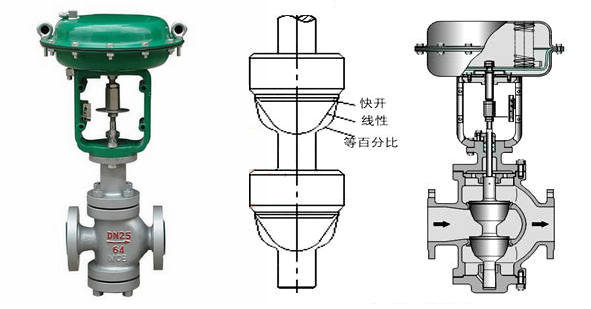

氣動薄膜雙座調節閥結構圖

氣動薄膜雙座調節閥特點:

氣動雙座調節閥和單座調節閥的區別,雙座閥體內有兩個閥座,單座閥體內有一個閥座,雙座閥能承受的壓差大,但泄漏量也大;單座閥能承受的壓差小,但泄漏量也小。氣動薄膜雙座調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數,如壓力、流量、溫度、液位保持在給定值?!?查看       氣動薄膜雙座節閥工作原理動態圖

氣動薄膜雙座調節閥參數:

閥體
形      式 直通鑄造球型閥
公稱通徑 20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力 PN16、40、64bar
法蘭標準 JB/T79.1-94、792-94等
材      料 鑄鋼、鑄不銹鋼等
上  閥  蓋 標準型:-17-230℃  散熱型:230-450℃  低溫型:-60--196℃  波紋管密封型:-40-350℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式 雙座導向型

閥內組件
閥芯型式 雙座導向型閥芯
流量特性 等百分比特性和線性特性
材      料 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

氣動薄膜雙座調節閥執行器:

執行機構
型      式 ZHA/B多彈簧薄膜執行機構
型      號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積cm2 350 350 560 900 1400
行程mm 10、16 25 40 40、60 100
彈簧范圍KPa 20-100(標準)、20-60、60-100、40-200、80-240
膜片材料 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140-400KPa
氣源接口 RCl/4"
環境溫度 -30-70℃

閥作用形式
氣關式(B)- 失氣時閥位開(FO);氣開式(K)一失氣時閥位關(FC)

附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

相關產品: 電子式電動雙座調節閥      氣動雙座調節閥和單座調節閥的區別

?
