氣動調節閥

氣動薄膜切斷閥

氣動薄膜切斷閥

  • 閥門型號:ZMQP、ZMQM
  • 通徑規格:DN15~DN200mm
  • 結構形式:直通鑄造閥、三通鑄造閥
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN16、PN40、PN64
  • 適用溫度:-17℃-450℃(具體見產品詳情)
  • 應用范圍:無雜質、無顆粒的液體、氣體(氧氣)介質
  • 產品特點:快速動作、嚴密切斷、安全可靠、反應靈敏
氣動薄膜切斷閥概述:

ZMQ氣動薄膜切斷閥具有快速切斷的功能,由多彈簧氣動薄膜執行機構與控制閥門組成,閥體結構有單座、套筒和三通三種形式,通過接收控制系統或調節儀表來的信號,達到對工藝管道內流體的切斷、接通或切換,具有反應靈敏、動作可靠、快速開閉等特點。氣動切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質,要求快速嚴密關閉,快速放空的自動控制系統中。

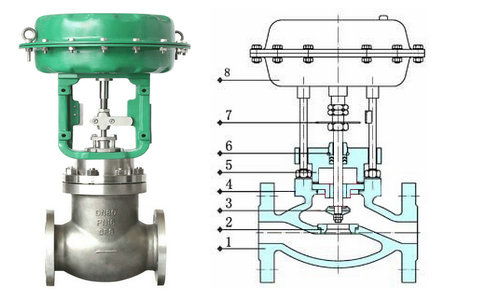

氣動切斷閥結構圖
氣動薄膜切斷閥特點:

氣動快速切斷閥動作速度快、推力大、閥體流路通暢、流量系數大,是一種快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。根據允許壓差情況、介質特點以及工藝管道要求,可選用單座、套筒、三通切斷閥。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。 【氣動切斷閥特點及原理

氣動薄膜切斷閥參數:


閥體
形      式 直通鑄造球型閥、三通鑄造球型閥
公稱通徑 15. 20. 25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm
公稱壓力 PN16、40、64bar
法蘭標準 JB/T79.1-94、79.2-94等
材      料 鑄鋼( ZG230-450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
工作溫度 標準型:-17-230℃ 散熱型:230-450℃ 低溫型:-60--196℃ 波紋管密封型:-40-350℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件
閥芯型式 單座柱塞型閥芯(單座)、壓力平衡式閥芯(套筒)、V型缺口閥蕊(三通)
流量特性 快開
材      料 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。

氣動薄膜切斷閥執行器:

執行機構
型      式 ZHA/B多彈簧薄膜執行機構
膜片材料 乙丙橡膠夾尼龍布、丁晴橡膠夾尼龍布
彈簧范圍KPa 20-100(標準)、20-60、60-100、40-200、80-240
供氣壓力 140-400KPa
氣源接口 RCl/4"
環境溫度 -30-70℃

閥作用形式
氣關式(B)- 失氣時閥位開(FO);氣開式(K)一失氣時閥位關(FC)

附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
