多儀閥門 – 調節閥 – 自力式調節閥系列

自力式壓力調節閥

閥門型號：ZZYP-16B、ZZYP-16K
通徑規格：DN20～300mm
結構形式：直通鑄造球型閥
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN1.6、2.5、4.0、6.4MPa
適用溫度：標準型-17～+450℃
應用范圍：氣體、液體及蒸汽介質，減壓穩壓或泄壓穩壓
產品特點：無需外部能源，利用管道自身壓力調節

自力式壓力調節閥概述：

ZZYP自力式壓力調節閥主要由控制閥門、執行器和一個設定壓力的彈簧組成，適用于非腐蝕性的液體、氣體、和蒸汽，在系統管道中的閥前（當閥前壓力升高時，控制閥開啟）或閥后（當閥壓力升高時，控制閥開啟）壓力控制。廣泛應用于石油、化工、電力、冶金、醫藥、食品、紡織、機械、暖通。作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。

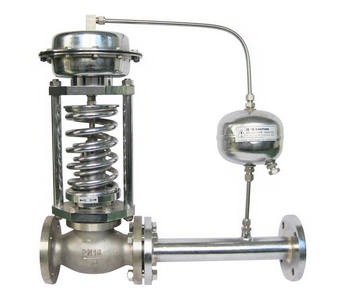

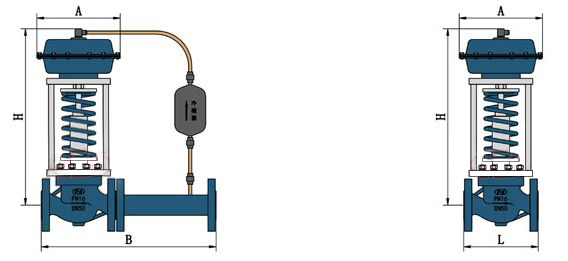

自力式壓力調節閥（帶泠凝器）

自力式壓力調節閥（標準型）

自力式壓力調節閥特點：

自力式壓力調節閥相對于手動調節閥，它的優點是能夠自動調節；相對于電動調節閥，它的優點是不需要外部動力。自力式調節閥依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作，不需要外接電源和二次儀表。

自力式壓力調節閥作用：

自力式調節閥都利用閥輸出端的反饋信號（壓力、壓差、溫度）通過信號管傳遞到執行機構驅動閥瓣改變閥門的開度，達到調節壓力、流量、溫度的目的。，在閉式水循環系統（如熱水供暖系統、空調冷凍水系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。

自力式壓力調節閥參數：

閥體
形式	直通鑄造球型閥
公稱通徑	20、25、32、40、50、65、80、100、125、150、200、250、300mm
公稱壓力	PN16、40、64bar
法蘭標準	ANSI、JIS、DIN、GB、JB
材料	鑄鋼、不銹鋼等
上閥蓋	標準型：-17-450℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
連接形式	法蘭

閥內組件
閥芯型式	單座、套筒型閥芯
流量特性	快開

自力式壓力調節閥流量系數：

額定流量系數、額定行程、臧壓比
公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KvS		7	11	20	30	48	75	120	190	300	480	750	1100	1750
額定型程		8		11		14	20		25	40		50	60	70
減壓比	最大	10:1
減壓比	最小	10:8
