蝶閥知識

蝶閥的優缺點及結構圖

時間:2017-08-24 10:38:38   來源:多儀閥門   點擊:0

蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節。蝶閥全開到全關通常是小于900, 蝶閥和蝶桿本身沒有自鎖有力,為了蝶板的定位,要在閥桿上加裝蝸輪減速器。采用蝸輪減速器,不僅可以使碟板具有自鎖能力,使碟板停止在任意位置,還能改善閥門的操作性能。

工業專用蝶閥的特點能耐高溫,適用壓力范圍也較高,閥門公稱通徑大,閥體采用碳鋼制造,閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造,主要用于高溫介質的煙風道和煤氣管道。

(一)蝶閥的優點:

1,啟閉方便迅速、省力、流體阻力小,可以經常操作。
2,結構簡單,體積小,重量輕。
3,可以運送泥漿,在管道口積存液體最少。
4,低壓下,可以實現良好的密封。
5,調節性能好。

(二)蝶閥的缺點:

1,使用壓力和工作溫度范圍小。
2,密封性較差。

(三)蝶閥的安裝與維護:

1、在安裝時,閥瓣要停在關閉的位置上。

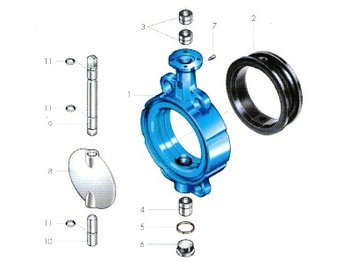

蝶閥結構組成
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥,開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝,重量大的蝶閥,應設置牢固的基礎。
