球閥的工作原理(圖)

時間:2018-07-26 16:55:07   來源:多儀閥門   點擊:0
球閥原理(圖) 球閥工作原理

球閥的啟閉件是帶有圓形通道的球體,繞垂直于通道的軸線旋轉,球體隨閥桿轉動從而達到啟閉通道的目的。球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密??筛鶕?jù)工況需要,裝配不同的驅動裝置形成多種不同控制方法的球閥,如電動球閥,氣動球閥,液動球閥等等.

球閥工作原理:
當球閥旋轉90度時,在進、出口處應全部呈現球面,從而關閉閥門,截?cái)嘟橘|(zhì)的流動。



當球閥回轉90度時,在進、出口處應全部呈現球口,從而開啟流動,并且基本沒有流阻力。

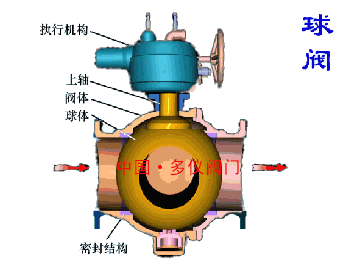

球閥工作原理圖
球閥工作原理圖
球閥結構原理:

1.球閥不受安裝方向的限制,介質的流向可任意。流體阻力小,全通徑的球閥基本沒有流阻。
2.球閥結構簡單,相對體積小,重量輕,便于維修。
3.緊密可靠。它有兩個密封面,而且目前球閥的密封面材料廣泛使用各種塑料,密封性好,能實現完全密封。在真空系統中也已廣泛使用。
4.球閥適用于經常操作,啟閉迅速、輕便。 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
5.維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6.球閥密封性能好。在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7.適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
8.由于球閥在啟閉過程中有擦拭性,所以可用于帶懸浮固體顆粒的介質中。
9、球閥流體阻力小,無振動,噪聲小。
