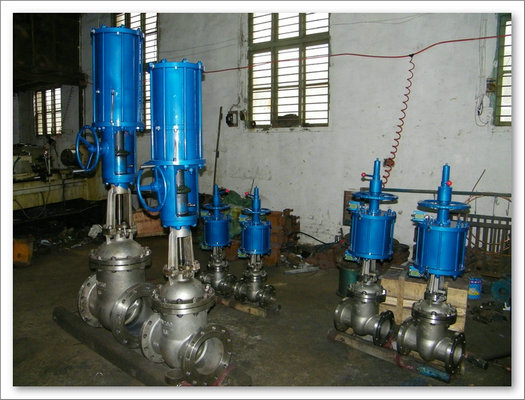

不銹鋼氣動(帶手動)法蘭閘閥圖片
時間：2017-06-12 17:55:05 來源：多儀閥門 點擊：0次
不銹鋼氣動(帶手動)法蘭閘閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成，借助壓縮空氣驅動來開啟或關閉閥門。
氣動帶手動閘閥氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動”定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針方向提轉到“手動”定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。
