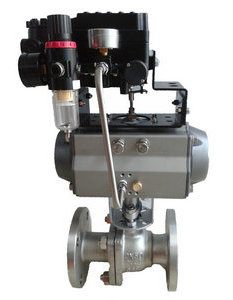

氣動調節球閥
- 閥門型號:VQ647F,VQ647H,Q641F,Q641H
- 通徑規格:DN15~DN300
- 結構形式:O型、V型
- 閥體材質:碳鋼WCB、不銹鋼304、316、316L等
- 公稱壓力:PN16、PN25、PN40、PN64
- 適用溫度:-40~450℃
- 應用范圍:污水、蒸汽、液體、油品、粘性流體、漿料等
- 產品特點:流量系數大,極強的適應性,密封性能好,調節性能靈敏
氣動調節球閥概述:
氣動調節球閥按結構形式可分為氣動O型調節球閥或氣動V型調節球閥,主要與閥門定位器配套使用,根據輸入輸出4-20mA的控制信號,從而控制球閥閥芯的旋轉開度,達到對管道介質壓力、流量、液位等參數的比例調節。其中氣動V型調節球閥帶有特殊形狀的V型缺口,可使用中間開度面積的變化進行流量調節,并可切斷流體中夾雜的雜質而關閉,適用于紙漿、砂漿、粘性流體的控制。
氣動V型調節球閥 | 氣動O型調節球閥 |
氣動調節球閥特點:
氣動調節球閥按密封性能分為軟密封和硬密封,按控制方式分為調節型和切斷型,按作用形式分單作用和雙作用式,其中單作用式的獨特優點是一旦動力源發生故障,球閥將按控制系統的要求自動處于關閉或開啟位置,產品廣泛應用于電力、石油、化工、造紙、輕紡、食品、制藥、航空航天等領域。
氣動調節球閥參數:公稱通徑 | DN15~DN300(mm) |
公稱壓力 | 1.6、2.5、4.0、6.4MPa |
連接方式 | 法蘭式、對夾式、螺紋 |
驅動形式 | 氣源驅動(壓縮空氣4-7bar) |
溫度范圍 | 軟密封:-30~180℃;硬密封:-40~450℃ |
動作范圍 | 0~90度 |
密封材料 | 增強聚四氟乙烯,對位聚苯,金屬密封 |
適用介質 | 污水、蒸汽、液體、油品、粘性流體、漿料、腐蝕性介質等 |
閥體材質 | 碳鋼WCB、不銹鋼304、316、316L等 |
控制方式 | 調節型(4-20mA模擬信號)可選防爆,可帶手動裝置 |
氣動調節球閥原理:
氣動調節球閥通過壓縮空氣為動力源帶動球芯做90度的來回旋轉動作,從而達到閥門的開啟和關閉。它與閥門定位器配套使用,可根據球閥閥芯旋轉的角度及開度的大小,實現對介質流量不同程度的比例調節。當氣動執行機構接收控制系統發出的信號時,按控制信號壓力的大小產生相應的推力,推動調節機構帶動閥芯動作,完成對管路內介質的流量和壓力調節,具有額定流量系數大,密封效果好,調節性能靈敏等特點。
氣動調節球閥可選功能:驅動方式 | 壓縮空氣(可帶手輪) |
供氣壓力 | 0.4-0.7mpa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30~+70℃ |
作用形式 | 單作用(彈簧復位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL) |
可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
