氣動球閥

氣動低溫球閥

氣動低溫球閥

  • 閥門型號:DQ641F,DQ641H
  • 通徑規格:DN15~DN300mm
  • 結構形式:O型直通
  • 閥體材質:不銹鋼
  • 公稱壓力:1.0、1.6、2.5、4.0、6.4、10MPa
  • 適用溫度:-40℃~ -196℃
  • 應用范圍:低溫和深冷介質
  • 產品特點:適用于不同的溫度和介質,最低溫度為-196℃

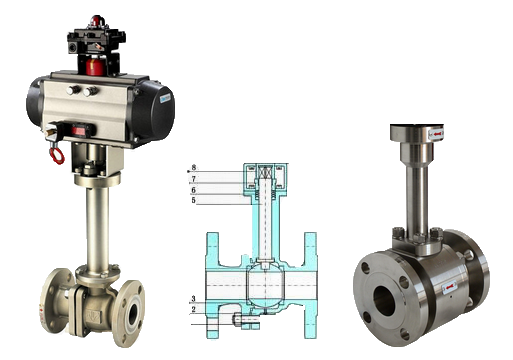

氣動低溫球閥概述:



氣動低溫球閥指使用介質溫度在-40℃~ -196℃的球閥,用于低溫和深冷介質的管理系統中。閥門整體均經過特殊的低溫處理,確保材料的低溫性能,在低溫工況中運行時,不會因?yàn)闇囟茸兓斐勺冃味鴮?dǎo)致泄漏。氣動低溫球閥閥蓋采用長頸結構,其目的保護填料函的功能,使填料函處于離低溫較遠的位置,保證填料的密封效果。長頸的頸長可根據使用溫度和保冷材料的厚度,來選擇不同的長度。
1-1F601152600b4
氣動低溫球閥應用:



氣動低溫球閥適用于各種低溫介質的工況里,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),選用不同材質,可分別適用于不同的溫度和介質,最低工作溫度為-196℃,使用介質通常為液氦、液氫、液化天然氣、液氮、液氧等低溫流體。

氣動低溫球閥參數:


公稱通徑DN15~DN300(mm)
公稱壓力1.0、1.6、2.5、4.0、6.4、10MPa
連接形式法蘭式
結構形式加長桿
驅動形式壓縮空氣4-7bar
動作范圍0~90°
閥芯結構O型閥芯
閥體材質不銹鋼
密封材料軟密封
使用介質液化天然氣、液氮等低溫流體
控制方式開關式(快速兩位切斷)、調節型(閥門定位器4~20mA信號)

氣動低溫球閥可選功能:

驅動方法壓縮空氣(可帶手輪)
供氣壓力0.4-0.7mpa
氣源接口G1/4"、G1/8"、G3/8"、G1/2"
環境溫度-30~+70℃
作用形式
單作用(彈簧復位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL)
可選附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
