氣動球閥

多儀閥門球閥氣動球閥系列
氣動螺紋球閥

氣動螺紋球閥

  • 閥門型號:Q611F,Q611H
  • 通徑規格:DN10~DN100
  • 結構形式:浮動直通式O型
  • 閥體材質:碳鋼、不銹鋼304、316、316L等
  • 公稱壓力:PN10、PN16、PN25、PN40、PN64
  • 適用溫度:-29~+300℃
  • 應用范圍:氣體、蒸汽、水、油品、腐蝕性介質等
  • 產品特點:體積精小,結構緊湊,密封性好,運行可靠,維修容易
氣動螺紋球閥概述:

氣動螺紋球閥是由內螺紋球閥與氣動執行器組成,按結構形式不同可分為整體式(一片式)、兩片式及三片式,由于閥門本身體積精小且結構緊湊,所以特別適用于安裝尺寸有限和場合空間相對狹窄的工況中。氣動螺紋球閥通過壓縮空氣作為動力源來操作球閥的開啟和關閉,根據工作需要可選用雙作用或單作用執行機構,單作用形式具有彈簧復位的功能,可在遇到故障或氣源斷開時,自動歸位到開啟或關閉的狀態。

氣動螺紋球閥優點:

1、可在執行器頂部或底部安裝手動操作機構,實現手動開、關閥門。
2、內螺紋氣動球閥具有體積精小、密封性好、運行可靠、維修容易、安裝方便、適應性強等優點。
3、密封結構分為金屬密封與彈性軟密封,可分別使用在不同的工況當中。
4、適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
5、氣動螺紋球閥采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖擊。可設置90°開關定位機構,根據需要加鎖以防止誤操作。

氣動螺紋球閥性能規范:

閥芯形式:"O"型球形閥芯
密封填料:PTFE、柔性石墨
環境溫度:-20~+90℃
密封圈:增強聚四氟乙烯,對位聚笨
流量特性:近似快開型
動作范圍:0~90°;
泄露量Q :硬密封:≤額定流量的10-5;軟密封:零泄漏
閥體材質:鑄鋼(WCB)、不銹鋼CF8(304)、CF8M(316)
閥球材質:不銹鋼CF8(304)、CF8M(316)

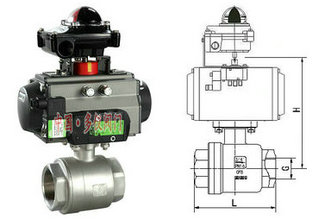

氣動螺紋球閥結構
氣動螺紋球閥結構

氣動螺紋球閥技術參數:

公稱通徑DN10~DN100(mm)
公稱壓力PN1.0、1.6、2.5、4.0、6.4MPa
驅動形式壓縮空氣4-7bar
連接方式內螺紋連接(螺母旋緊式)
結構形式
整體式(一片式)、二片式閥體、三片式精鑄閥體
動作范圍0~90°
使用溫度
PTFE:-29~+178℃,PPL:-29~+300℃
適用介質水、蒸汽、液體、油品、腐蝕性介質等
控制方式開關模式,調節型(定位器4-20mA模擬信號)
作用形式單作用彈簧復位(常開型,常閉型),雙作用(氣開氣關)
