浮球閥和球閥的區別,浮球閥原理|圖解

時間:2015-08-24 17:17:43   來源:多儀閥門   點擊:0
什么是浮球閥?

浮球閥是屬于液位測量和控制的一種產品。由閥體、活塞、連桿和浮球等幾個主要部件構造而成,應用杠桿原理來使閥門暢通或閉塞。用最簡單的方法說,就是好比家里用的沖水馬桶,它上面使用的給水裝置就是這種結構。

浮球閥和球閥的區別:

球閥是閥門的一種,指的是閥門的閥芯(密封部件)為球型的結構,應用于管道當中,用來截止氣流或水流用;浮球閥是因為開關杠桿的一端是空心密封球,通過液體浮力自動控制閥門的開關。一字之差,差別很大。

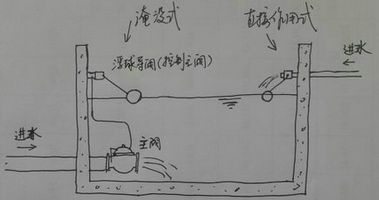

浮球閥工作原理圖
浮球閥工作原理圖
浮球閥工作原理|圖解:

浮球閥浮漂始終都要漂在水上,當水面上漲時,浮漂也跟著上升。當水箱水位低時,浮球隨水位降低,通過固定浮球的連桿帶動閥體內的活塞往外拉,使閥體和活塞之間產生空卻,能夠使自來水進入水箱;當水箱水位到設定的高度位置時,浮球隨水位上升所產生的力通過連桿把閥體內的活塞往閥體內推,由于活塞的頂端安裝有密封橡膠墊圈,閥體內的出水口又加工的比較平整、光滑,當浮球的浮力超過自來水壓力時,安裝有密封橡膠墊圈的活塞與閥體內的出水口被頂緊密封,自來水也就被浮球閥關閉了。


浮球閥功能:控制水池或水箱水位不超過某一設定值,并且,閥門只能在設定的時間段內才能開啟。
浮球閥適用:用于自來水供水管網中的蓄水池系統,避免用水高峰時,蓄水池進水閥開啟,降低供水管網壓力,只有在用水低谷時,閥門才能開啟進水。
