氣動蝶閥

多儀閥門蝶閥氣動蝶閥系列
不銹鋼氣動蝶閥

不銹鋼氣動蝶閥

  • 閥門型號:D673H-16P,D643H-16P
  • 通徑規格:DN50~DN1200
  • 結構形式:三偏心硬密封(對夾式,法蘭)
  • 閥體材質:不銹鋼304、316、316L
  • 公稱壓力:PN10、PN16、PN25、PN40
  • 適用溫度:-40℃~450℃
  • 應用范圍:氣體、水、油品、蒸汽、腐蝕性流體
  • 產品特點:耐溫耐壓、長壽命,結構緊湊、使用范圍廣
不銹鋼氣動蝶閥簡介:

不銹鋼氣動蝶閥主要由氣動執行裝置與不銹鋼蝶閥組成,閥體與碟板均采用不銹鋼材質制作,具有耐高溫、防腐蝕、耐高壓等特點。不銹鋼氣動蝶閥按連接方式不同可分為法蘭、對夾式或焊接式,不僅適用于開關兩位切斷控制,并可裝配閥門定位器,實現對介質流量、溫度、壓力等參數的比例調節。不銹鋼氣動蝶閥可廣泛應用于高溫、高壓以及低溫、防火等管道作開關切斷或調節使用。

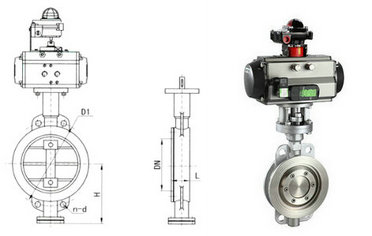

不銹鋼氣動蝶閥結構
不銹鋼氣動蝶閥結構圖
不銹鋼氣動蝶閥優點:

1、氣動不銹鋼蝶閥結構緊湊、體積小、重量輕、操作靈活、使用方便。
2、不銹鋼蝶閥采用三維偏心彈性或多層次硬密封結構,,密封性能可靠,其中軟密封可達到零泄漏;
3、氣動不銹鋼蝶閥具有耐高溫、高壓以及耐腐蝕、耐磨損等特點。
4、具有雙向密封功能,并且安裝方便,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。

不銹鋼氣動蝶閥技術參數:

公稱通徑DN50~DN1200(mm)
壓力等級PN1.0、1.6、2.5、6.4MPa
連接方式對夾式、法蘭連接
密封形式金屬硬密封,軟密封
驅動方式氣源驅動,壓縮空氣0.4-0.7mpa
適用溫度-40℃~550℃
適用介質水、蒸氣、油品、酸類腐蝕性等
控制方式開關型(開關切斷),調節型(調節流量)

不銹鋼氣動蝶閥工作原理:

不銹鋼氣動蝶閥是以壓縮空氣(空壓機)為動力源,通過電磁閥換向去驅動氣動執行器,氣動執行器帶動碟板做0-90°的來回旋轉動作,從而達到對閥門的開啟和關閉??筛鶕?jù)工況需要,裝配上閥門定位器,控制碟板的旋轉開度,達到對介質流量等各項參數的調節控制。


不銹鋼氣動蝶閥零件材料:

零件名稱材料
閥體不銹鋼、鉻鉬鋼、合金鋼
蝶板鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈多層次硬密封,純金屬密封
閥桿2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承奧氏體不銹鋼、304氮化
填料柔性石墨
