AC380V電動蝶閥接線圖說明及控制方式

時間：2019-10-28 15:33:30   來源：多儀閥門   點擊：0次

電動蝶閥是一種以電能作為驅動力來驅動閥門的執行設備，以其體積小，重量輕，性能可靠，配套簡單等優點，廣泛應用于食品、環保、輕工、石油、化工等工業系統領域，常被作為管道系統的切斷之用，近幾年來也被用于調節使用，通過接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。


電動蝶閥采用不同的控制方式，可滿足各種不同工況的使用要求，它不僅可以實現開關作用，還可以實現閥位調節功能，且附帶手動控制裝置，一旦出現電源故障，可臨時用手動操作，不至于影響使用。對于它們不同的接線方式，本司特為廣大用戶以最常見的（AC380V）為例，做個簡單描述以做為參考！對比220V的區別，380v的電壓是兩根相線之間的電壓，而220v的電壓是一根相線與一根零線之間的電壓差。

電動球閥接線圖

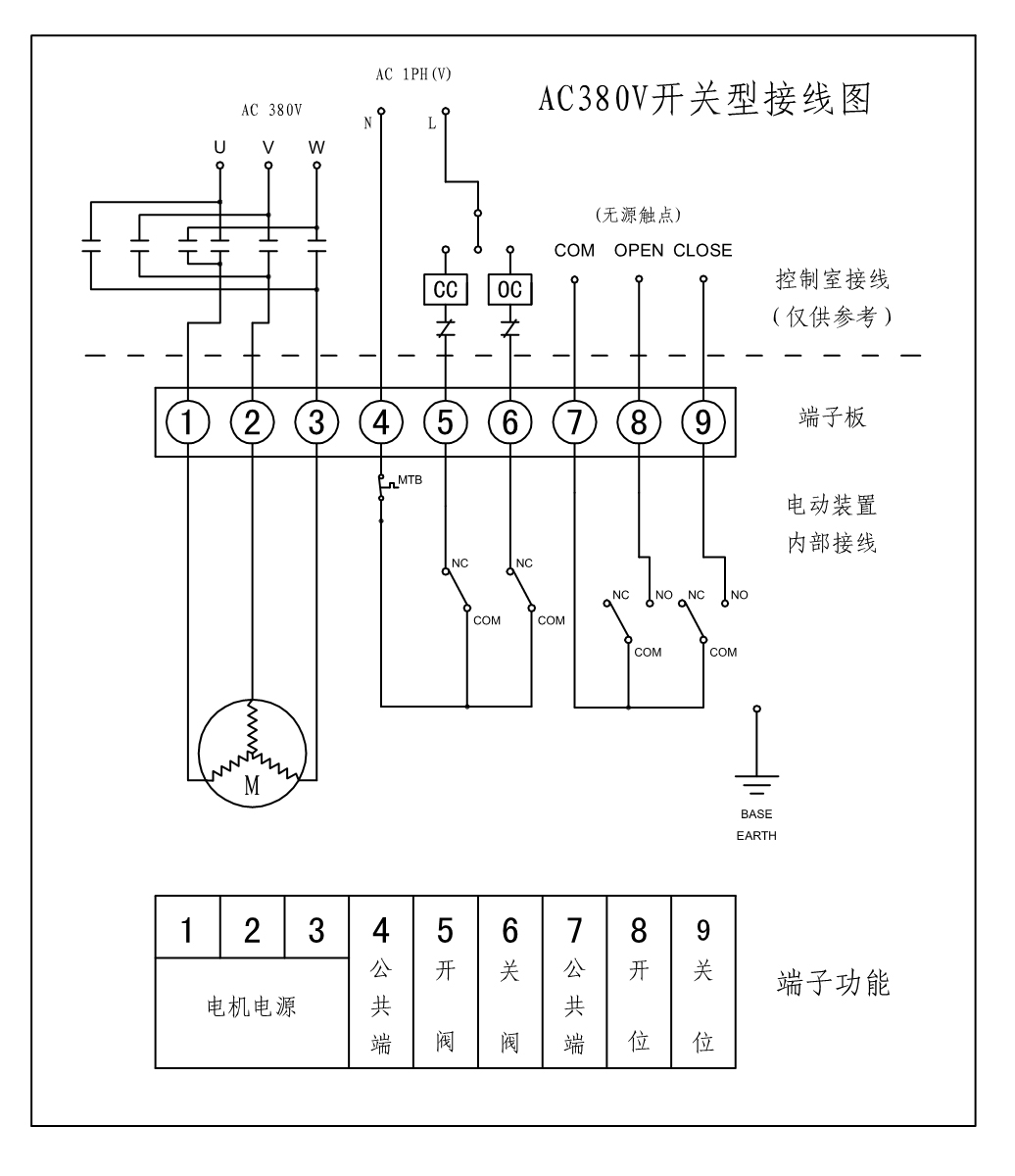

AC380V標準開關型電動球閥接線圖		 電動球閥接線圖

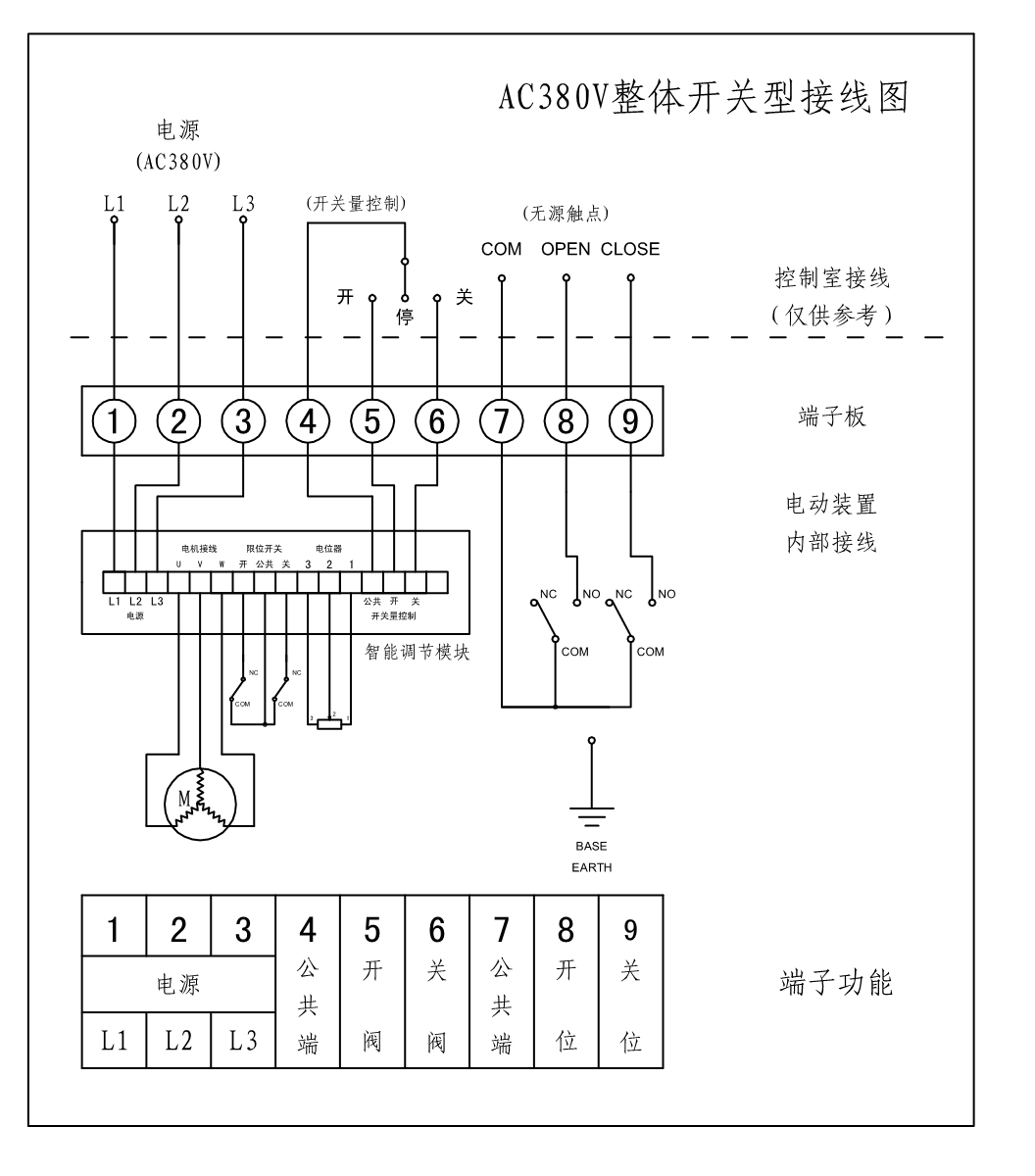

AC380V整體開關型電動球閥接線圖
電動球閥接線圖

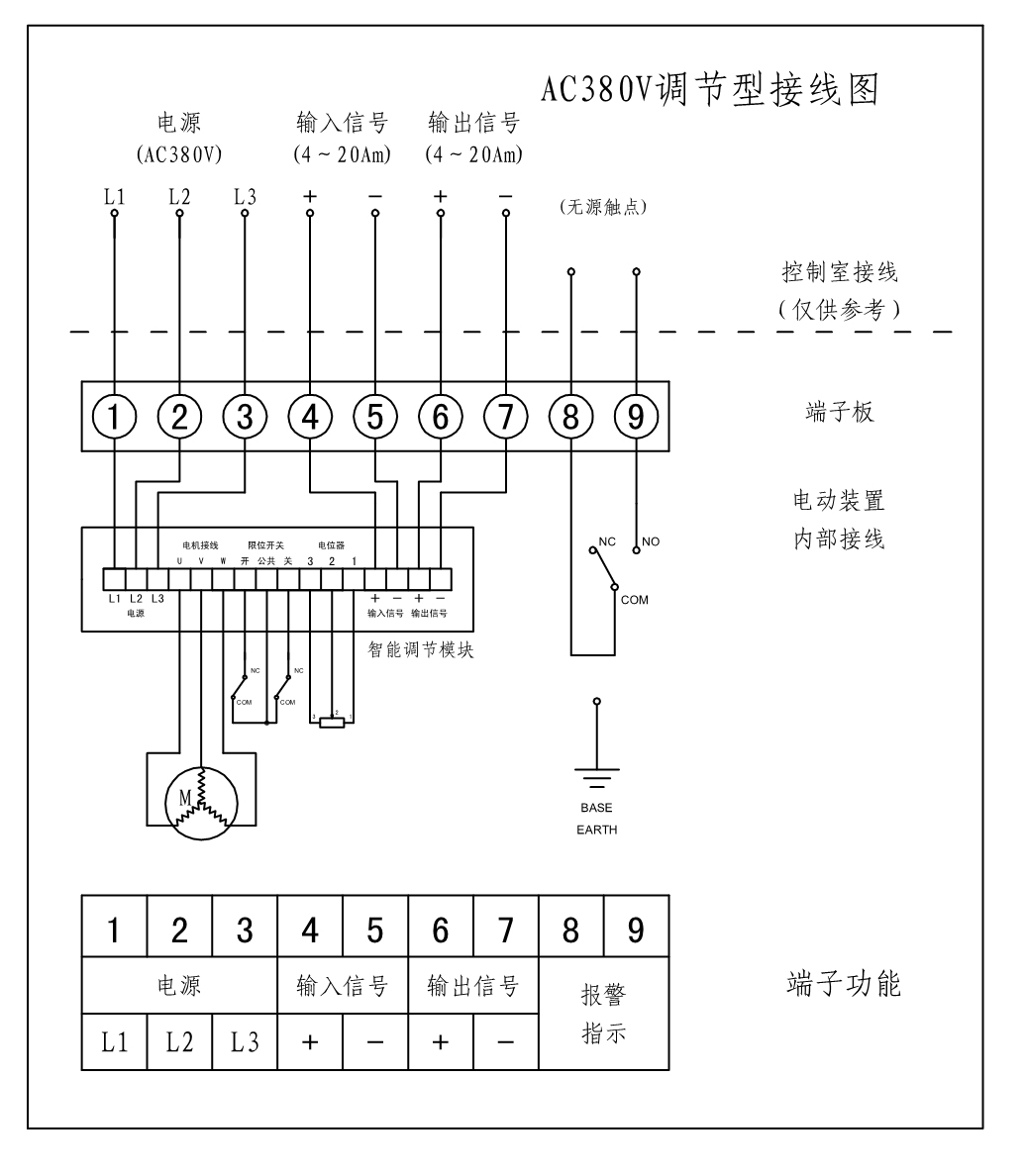

AC380V調節型電動球閥接線圖（4-20mA）

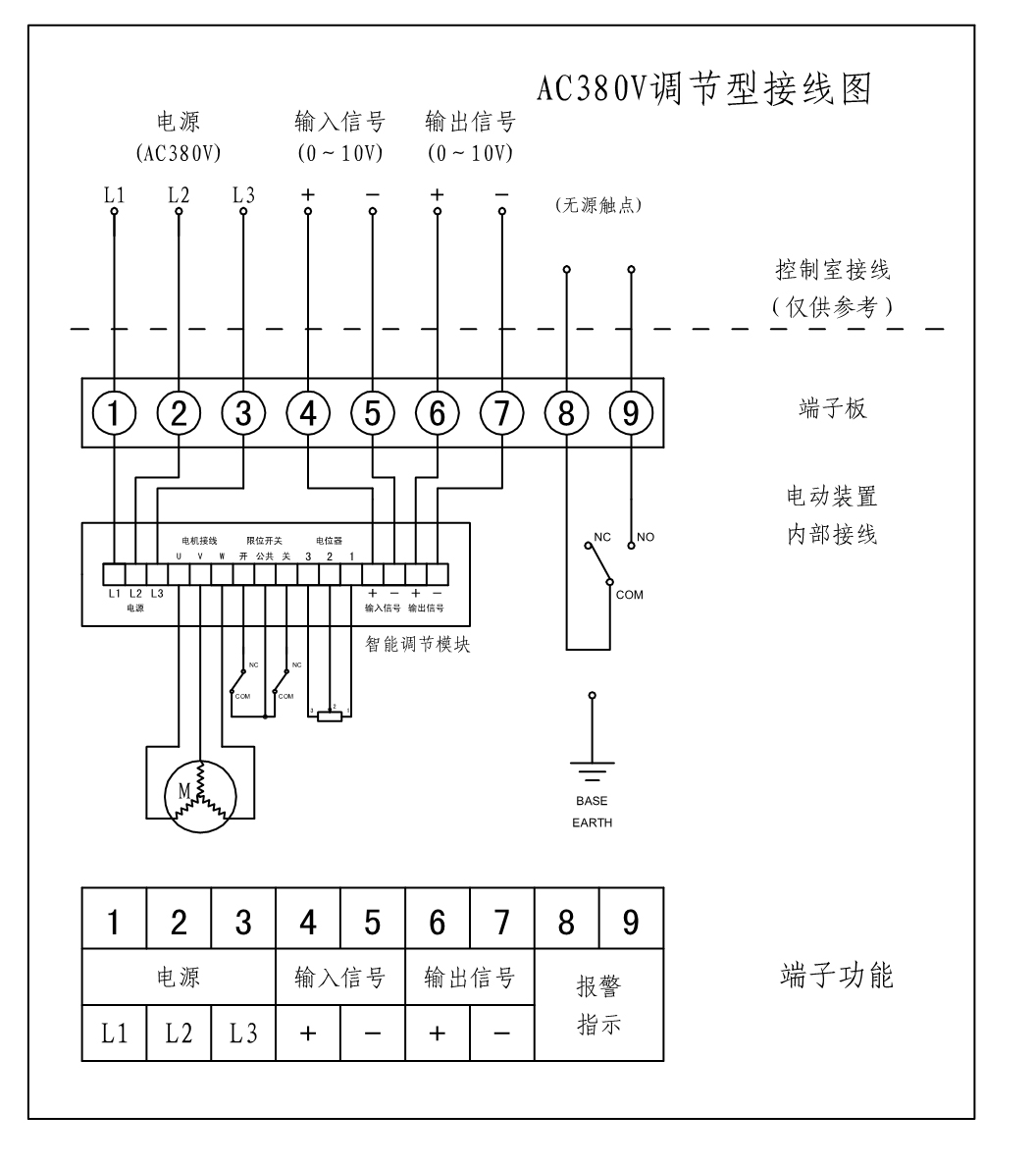

AC380V調節型電動球閥接線圖（0-10V）

注意：以上線路圖僅供參考，實際以產品附帶電路圖為準。另，每個廠家的電動裝置均不一樣，接線方式也都不盡相同，請勿以此為標準去執行操作，若產生一系列問題及發生相關事故，本公司概不負責，還望悉知！

?
