AC220V電動蝶閥接線圖說明及控制方式

時間:2019-10-28 15:33:58   來源:多儀閥門   點擊:0

電動蝶閥是一種以電能作為驅動力來驅動閥門的執行設備,以其體積小,重量輕,性能可靠,配套簡單等優點,廣泛應用于食品、環保、輕工、石油、化工等工業系統領域,常被作為管道系統的切斷之用,近幾年來也被用于調節使用,通過接收工業自動化控制系統的4~20mA信號來精確控制閥門開度,從而達到流量、溫度、壓力等不同工藝參數的調節和控制。


電動蝶閥采用不同的控制方式,可滿足各種不同工況的使用要求,它不僅可以實現開關作用,還可以實現閥位調節功能,且附帶手動控制裝置,一旦出現電源故障,可臨時用手動操作,不至于影響使用。對于它們不同的接線方式,本司特為廣大用戶以最常見的(AC220V)為例,做個簡單描述以做為參考!

電動球閥接線圖

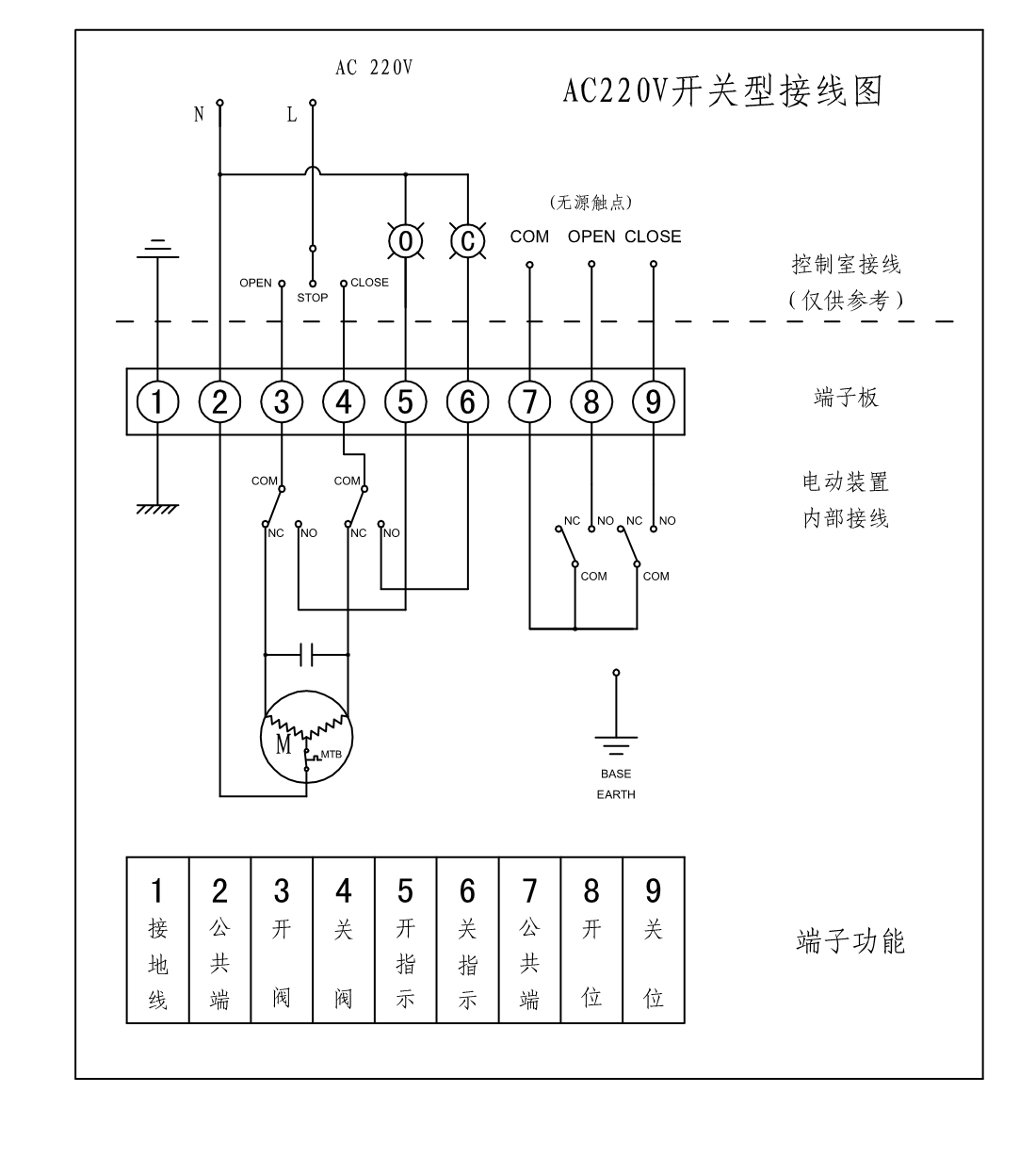

AC220V標準開關型電動蝶閥接線圖
電動球閥接線圖

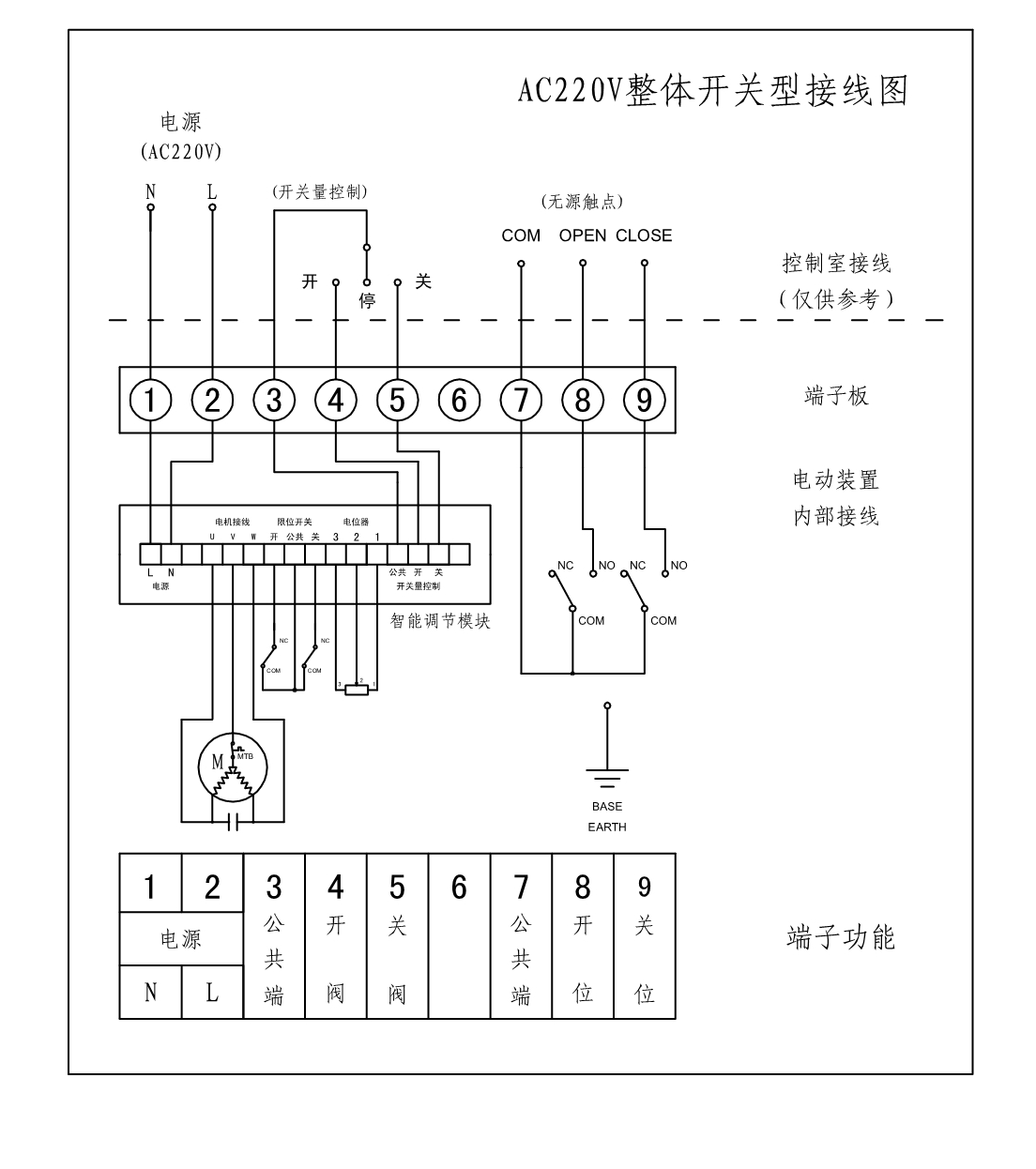

AC220V整體開關型電動蝶閥接線圖
電動球閥接線圖

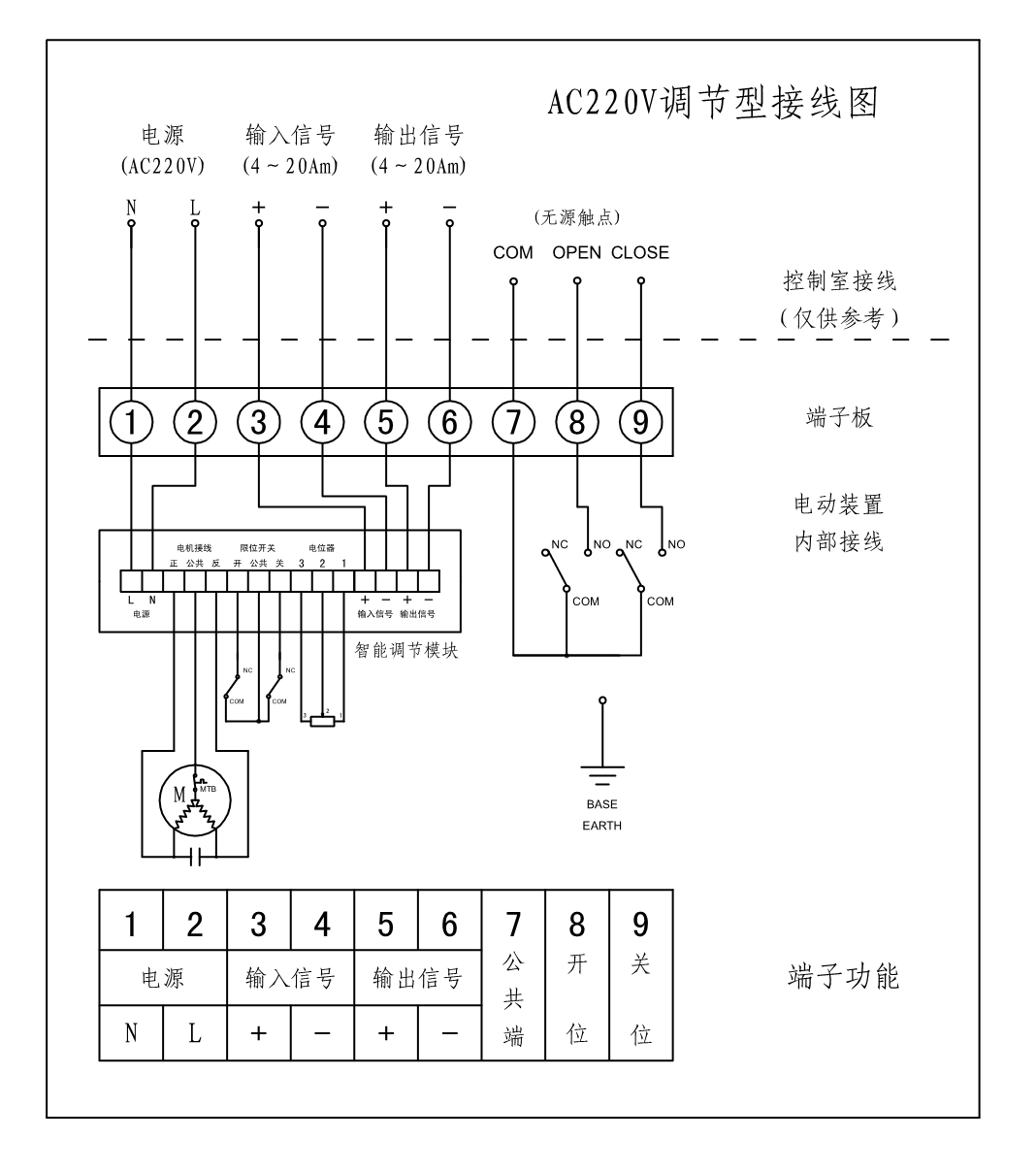

AC220V調節型電動蝶閥接線圖(4-20mA)

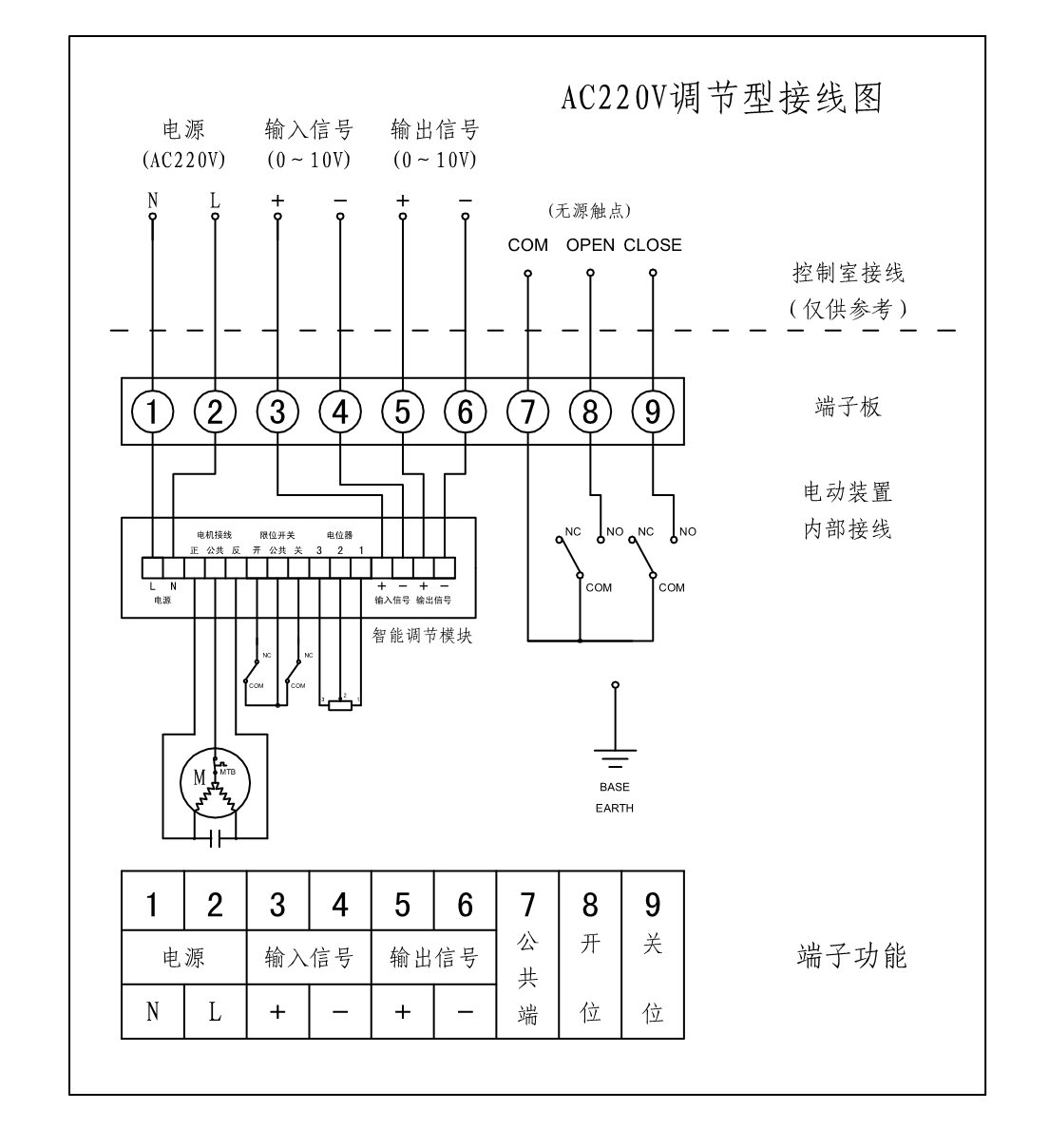

AC220V調節型電動蝶閥接線圖(0-10V)

注意:以上線路圖僅供參考,實際以產品附帶電路圖為準。另,每個廠家的電動裝置均不一樣,接線方式也都不盡相同,請勿以此為標準去執行操作,若產生一系列問題及發生相關事故,本公司概不負責,還望悉知!

?
