蝶閥圖片

不銹鋼電動法蘭硬密封調節蝶閥圖片

時間:2017-06-12 17:00:32   來源:多儀閥門   點擊:0

不銹鋼電動硬密封蝶閥屬于長壽命、節能型電動蝶閥,閥桿軸心同時偏離碟片中心及本體中心,且密封副為斜椎的蝶閥成為三偏心蝶閥,采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下:

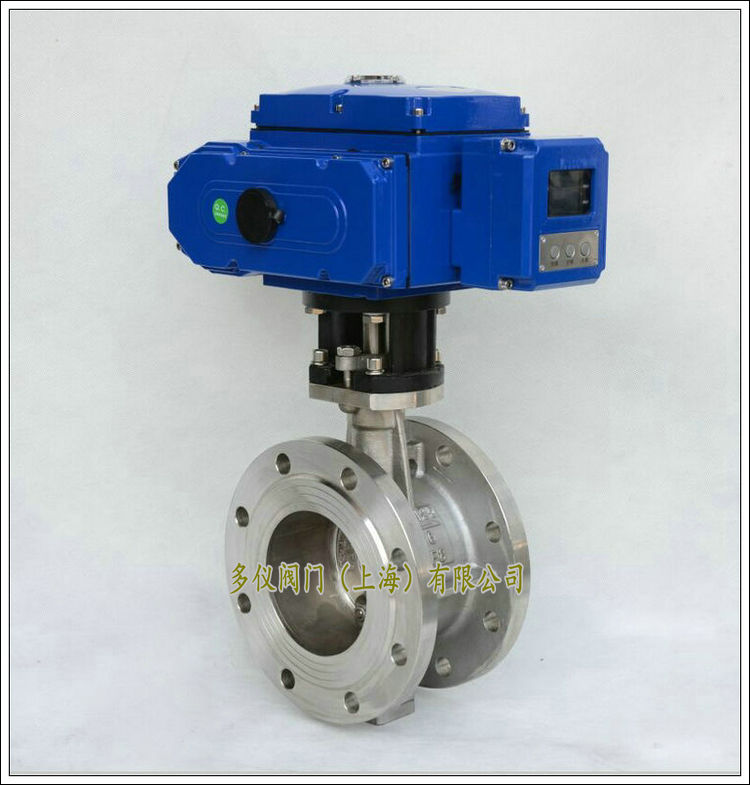

不銹鋼電動硬密封蝶閥

1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長。

不銹鋼電動三偏心蝶閥原理說明:


三偏心蝶閥原理結構圖

1.偏離管道中 2.偏離密封面中心 3.傾斜的錐形

在雙偏心蝶閥的基礎上,將閥座密封面的中心與閥門中心線形成一個角偏心(角度β),使得蝶板在開啟過程中,蝶板的密封面在開啟瞬間立即脫離閥座密封面,而在關閉瞬間才會接觸并壓緊閥座封面。這一獨特的偏心組合,充分利用凸輪效應,徹底消除了閥門啟閉時蝶閥密封副兩密封面之間的機械磨損和擦傷,去除了磨損和泄露的可能性。變擠壓密封為扭矩密封,通過調整外加驅動力矩,實現其密封比壓的調整,使三偏心結構密封蝶閥的密封性能和使壽命得到很大提高。
