氣動球閥

多儀閥門球閥氣動球閥系列
氣動真空球閥

氣動真空球閥

  • 閥門型號:GUQ高真空球閥
  • 通徑規格:DN15~DN100
  • 結構形式:O型浮動直通
  • 閥體材質:碳鋼、不銹鋼304、316、316L等
  • 公稱壓力:1.3×10-7Pa~6×105pa
  • 適用溫度:常溫
  • 應用范圍:空氣及非腐蝕性氣體,真空系統中
  • 產品特點:結構簡單、密封性好,可用于高真空及低壓狀態下
氣動真空球閥概述:

氣動真空球閥是指閥門的工作壓力低于標準大氣壓力,即處于真空負壓的狀態,所以通常也被稱為氣動負壓球閥,主要用于真空系統中做開關控制或調節流量使用。氣動真空球閥對材料和清潔度要求非常高,因?yàn)橐WC在真空下無揮發物,并且經過了密封加強處理,可有效防止大氣環境雜質進入閥腔污染介質。氣動真空球閥可安裝于任意位置,不僅能使用于真空狀態的管路系統中,也能在一定壓力下正常運作。

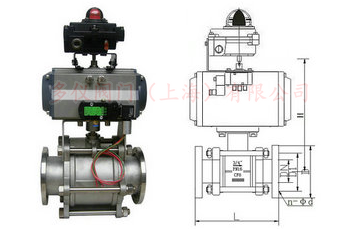

氣動真空球閥結構
氣動真空球閥特點:

1,可在高真空狀態下正常工作,也能應用于低壓的系統中,達到正負壓同用的優點;
2,氣動真空球閥利用氣源壓力來控制閥門,驅動力矩小,可在短時間內快速啟閉;
3,可在任意位置安裝,并且有多種不同連接方式,能夠滿足任何復雜狀況;
4,氣動高真空球閥結構簡單、密封性好,選用不同材質及作用形式可對應使用在不同的工況場合。
5,廣泛應用于真空、乳制品、酒業、生物工程、食品及化工領域,能有效保證閥門的密封性能。

氣動真空球閥技術參數:


公稱通徑DN15~DN100(mm)
壓力范圍1.3×10-7Pa~6×105pa
連接方式活套法蘭、焊接法蘭、快裝式、螺紋
閥體結構三片式閥體
驅動方式氣源壓力0.4-0.7bar
工作溫度常溫
適用介質高純度氣體及非腐蝕性氣體
作用形式單作用彈簧復位(常開、常閉),雙作用(氣開氣關)
控制方式切斷型(開關兩位控制)、調節型(4-20mA信號)

如何降低氣動真空球閥漏氣率:

1、抽空與氣動高真空球閥相連接的管道,采用圓弧過渡,使氣路不被堵塞,能夠暢通無阻。
2、盡可能避免出現死角,應采用高精度拋光,完全符合真空的適用標準。
3、加強對氣動高真空球閥內外表面的拋光處理,使之不易吸附氣體,達到真空效果。
4、盡可能減小真空系統的體積,以及縮短管路系統的長度。
5、所用材料除要求具有光潔表面、無劃傷、無裂紋外,還要求有低的滲透率和出氣率以及良好的耐熱性耐油性,同時要有一定的強度、硬度和彈性等。
