電動襯氟球閥

電動襯氟球閥

  • 閥門型號:Q941F46
  • 通徑規格:DN15-DN300
  • 結構形式:O型、V型
  • 閥體材質:碳鋼WCB、不銹鋼304、316、316L等
  • 公稱壓力:PN10、PN16
  • 適用溫度:-29~+180℃
  • 應用范圍:腐蝕性介質以及強酸強堿流體等
  • 產品特點:密封性能好,耐腐蝕性強,流通能力大,使用穩定可靠
電動襯氟球閥簡介:

電動襯氟球閥(耐腐蝕電動球閥)采用全氟塑料襯里工藝,由襯氟球閥與電動執行器組合而成,具有極高的化學穩定性,適用于任何強腐蝕性化學介質。由于Q941F46電動球閥內腔及球體均采用高壓注塑工藝,襯有耐腐蝕、耐老化的聚四氟乙丙烯(簡稱F46),故具有可靠的耐腐蝕性和密封性,在各種酸、堿、鹽類等強腐蝕性介質中作開關或調節之用。

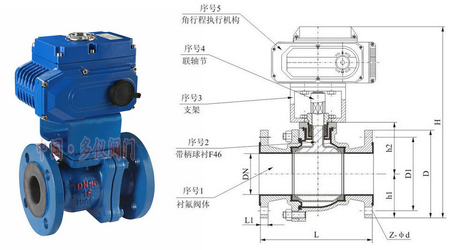

電動襯氟球閥結構
電動襯氟球閥結構圖
電動襯氟球閥技術參數:

公稱通徑 DN15~DN300(mm)
公稱壓力 PN1.0、1.6MPa
連接形式 法蘭
密封形式 O型、V型球型閥芯
電源電壓 AC220V、AC380V、DC24(其他可定制))
適用介質 任何腐蝕性化學介質
閥體形式 直通式
閥體材質 碳鋼WCB、不銹鋼304、316、316L等、316L
密封材質 全襯氟
泄露量Q 零泄漏
適用溫度 -29~+180℃
驅動形式 電動控制,可選防爆執行器,可帶手動裝置
控制方式 普通開關型、智能調節(4~20mA)

電動襯氟球閥優點:

1、耐腐蝕:閥體內腔及理體均包襯2.5-3mm厚的F46,能耐酸、堿,耐強腐蝕。
2、采用軟密封閥座,密封性能好。
3、體積小,重量輕,結構簡單,安裝維修方便。
4、流阻小,流通能力強,流量特性好。

電動襯氟球閥零件材料:

零件名稱 材料
閥體閥蓋 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
球體 2Cr13+氮化處理+46 304+46 316+46 316L+46
閥桿 2Cr13+46 304+46 316+46 316L+46
密封圈 PTFE、碳素纖維+PTFE
密封填料 聚四氟乙烯填料

電動襯氟球閥使用說明:

(1)使用的介質溫度不能超過150℃ (介質溫度短時間可到150℃,長時間的使用溫度應在120℃左右),否則,閥門的各部件襯的F46易軟化、變形,致使閥門關不死、泄漏量大。
(2)如遇到用戶使用的介質溫度,短時間溫度在180℃以下,長時間溫度在150℃以下,可選用另一種氟塑料一PFA,但襯PFA氟塑料的價格較貴,在配套時應事先詢價。
(3)不要有負壓,電動襯氟球閥應避免使用的管道內有負壓,如有負壓,易造成閥門內腔的襯氟塑層被吸出(鼓出)、脫殼,導致閥門開啟、關閉發生故障。
(4)壓力、壓差應控制在允許范圍內。
