氣動球閥

多儀閥門球閥氣動球閥系列
氣動UPVC球閥

氣動UPVC球閥

  • 閥門型號:Q611F-10S
  • 通徑規格:DN15~DN100
  • 結構形式:O型浮動直通式
  • 閥體材質:UPVC、CPVC、PP、PVDF
  • 公稱壓力:PN1.0MPa
  • 適用溫度:-10℃-80℃
  • 應用范圍:一般純水和生飲水、酸堿、化學溶濟、腐蝕性液體
  • 產品特點:重量輕,耐腐蝕性強,泄漏點少,強度高,裝拆方便

氣動UPVC球閥概述:

氣動UPVC球閥(雙由令式)是一種應用于含有各種腐蝕性管道流體介質的防腐塑料球閥,閥體采用UPVC(CPVC)注塑件組裝成型,具有超強的耐腐蝕性能。氣動UPVC球閥通過氣源壓力來控制閥門啟閉,從工作效率上來說,減少了所需的人力及時間,大大提高了作業量。氣動塑料球閥所使用的介質溫度一般不宜過高,根據材質的溫度可在-40℃-180℃之間,且工作壓力不超過1.0mpa,對于含有硬質顆粒液體的管道也不適宜選用氣動塑料球閥,以防劃傷球表面或密封面從而產生泄露等。

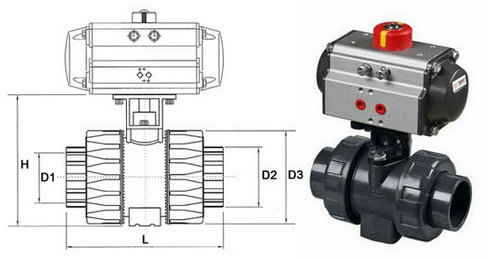

氣動UPVC球閥結構圖

氣動UPVC球閥特點:

1,氣動雙由令球閥獨特連接方式特別便于安裝及拆卸,維護簡單易行。
2,利用氣動執行器氣源壓力控制閥門,不僅省時省力,還提高了球閥使用的安全性。
3,氣動塑料球閥本體重量輕,轉動靈活、使用方便,配套簡單、流通能力大;
4,氣動雙由令球閥材料衛生無毒,符合衛生標準,耐磨損,耐腐蝕性強,使得其用途更加廣泛。

氣動UPVC球閥技術參數:

公稱通徑DN15~DN100(mm)
壓力范圍1.0mpa
連接方式雙由令活接、法蘭連接
工作溫度【標準型:-10~80℃】
閥體材質UPVC、CPVC、PP、PVDF
驅動方式壓縮空氣4~7bar
作用形式單作用彈簧復位(常開、常閉)、雙作用(氣開氣關)
適用介質、污水、氣體、酸堿、食品化學溶濟、腐蝕性化學液體
控制方式開關型(開關切斷控制)、調節型(閥門定位器4-20mA)


氣動UPVC球閥作用原理:

氣動UPVC球閥的氣動執行器可分為雙作用式和單作用式,一般如果要用來調節介質流量控制,都選用雙作用氣動執行裝置。其中單作用執行器具有彈簧復位的功能,可分為常閉型和常開型,即閥門處于開啟或關閉的位置,當失去氣源或發生緊急故障時,閥門自動歸位到開啟或關閉的狀態,可使用在輸送可燃?xì)怏w或可燃液體的危險工況當中。
