不銹鋼三通球閥_Q44F/Q45F不銹鋼T/L型三通球閥

時間:2020-09-24 12:07:40   來源:多儀閥門   點擊:0

不銹鋼三通球閥可分為T型和L型,Q44F為L型三通結構,Q45F為T型三通結構,L型三通球閥型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。T型三通球閥能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。

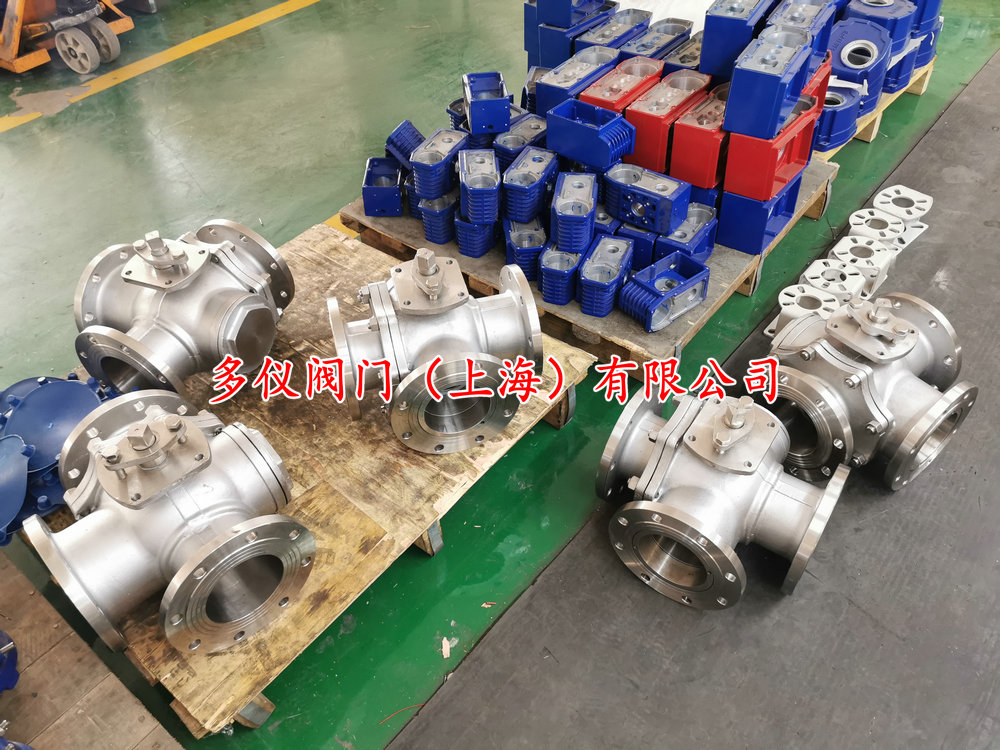

不銹鋼法蘭三通球閥

不銹鋼三通球閥采用一體化結構,4面閥座的密封型式,法蘭聯接少,可直接替代兩通球閥,可以減少閥門及管配件的使用數量,節省了空間的同時,還簡化了操作,大大降低誤操作的可能性,并且有效降低成本。

不銹鋼三通球閥技術參數:

公稱通徑 DN15~DN300(mm)
公稱壓力 PN1.6、2.5、4.0、6.4MPa
連接形式 法蘭式
結構形式 T型三通、L型三通
閥體材質 碳鋼WCB、不銹鋼304、316、316L
密封材料 軟密封(PTFE)、硬密封(合金)
使用溫度 -40℃~450℃
控制形式 手動、電動、氣動(開關切斷,流量調節等)
適用介質 水,氣體,蒸汽,燃?xì)?油品、腐蝕性介質等

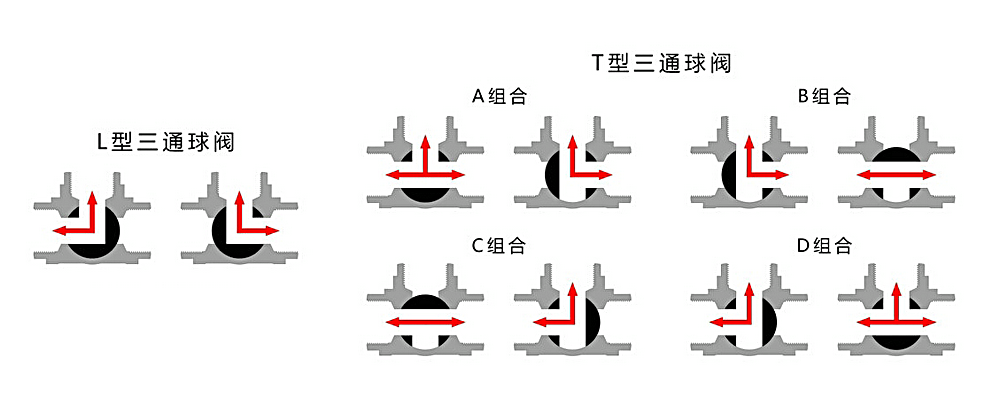

不銹鋼三通球閥流向圖
L型三通球閥適用于介質流向的切換,能使相互垂直的兩個通道相互連通,T型三通球閥適用于介質的分流、合流或流向切換。
T型三通球閥可以使三個通道互相連通或使其中兩個通道連通,起分流或合流作用,三通球閥一般采用兩個閥座結構,亦可根據用戶要求采用四閥座結構。

注:不銹鋼三通球閥可根據不同工況,配與手動、電動、氣動等驅動形式,實現智能化功能,用于做切斷、分配和改變介質的流動方向,并可實現對介質的調節和嚴密切斷等控制。
