波紋管閘閥的結構及特點
時間:2015-11-25 17:33:04 來源:多儀閥門 點擊:
0
次
波紋管閘閥的閥桿采用波紋管及填料雙重密封結構,確保閥桿處的無泄漏密封,應用于電站、天然氣、氨、真空、冷凍系統、熱油、熱水系統,特別適用于易燃、易爆、有毒及貴重介質的管路。
波紋管閘閥結構:
波紋管閘閥的波紋管和閥蓋和閥桿是焊接成一體的,沒有縫,所以不泄露,閥桿的動作是靠壓縮波紋管而形變引起的,不是靠相對運動。普通閘閥用填料密封,閥桿和填料間會滑動,在低溫下容易泄露(閥芯),波紋管閘閥,就沒有這個問題。

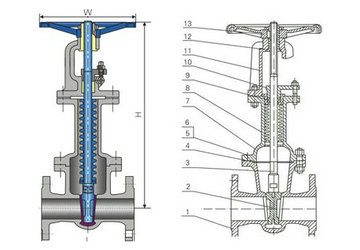

波紋管閘閥結構圖
波紋管閘閥用可以拉伸和壓縮的不銹鋼密閉波紋管來代替填料密封,一般用于滲透性較強的介質輸送,比如氫氣系統上的閥門,只要波紋管不損壞一般沒有外漏;而一般閘閥用填料來進行密封,容易出現泄漏。
波紋管閘閥特點:
1:波紋閘閥是雙重密封,波紋管(不銹鋼)+填料,安全性能更好,所以經常用于有毒介質,易燃易爆介質,高溫蒸汽,熱油等系統中。
2:開關力矩小,開關比較輕松,沒有流阻損失,使用壽命長,外形美觀等。
相關知識:
閘閥工作原理
閘閥的種類及分類
