電動軟密封閘閥
- 閥門型號:Z945X
- 通徑規格:DN50~DN1200
- 結構形式:暗桿楔式單閘板
- 閥體材質:球墨鑄鐵、鑄鋼WCB、不銹鋼304
- 公稱壓力:PN10、PN16、PN25
- 適用溫度:0~80℃
- 應用范圍:工業、冶金、煙氣除塵、環保等管道
- 產品特點:密封性好,耐腐蝕,流通能力大,不會引起滯留雜物
電動軟密封閘閥概述:
電動軟密封閘閥,一種全新的防腐工業用的閘閥。Z945X電動軟密封彈性座封閘閥主要靠橡膠彈性來密封,在閘板和閥腔(閥體內壁,包括閥座上)都襯有橡膠或四氟等一系列材料,是由采用三道“O”型密封圈的軟密封閘閥和電動執行機構組合而成,一般應用于在水系統上,利用橡膠的彈性變形讓閘閥密閉,密封性能非常好,可達到零泄漏。
電動軟密封閘閥標準規范:
《通用閥門 法蘭連接鐵制閘閥》GB/T 12232-2005
《鋼制閥門 一般要求》GB/T 12224-2005
《管線用鋼制平板閘閥》JB/T 5298-91
《閥門的檢驗與試驗》JB/T 9092-1999
電動軟密封閘閥技術參數:
公稱通經:50~1200mm
公稱壓力:1.0~2.5MPa
連接方式:法蘭式
工作溫度:0~80℃
控制方式:電動控制(電源驅動)
適用介質:水、油品、氣體等
|

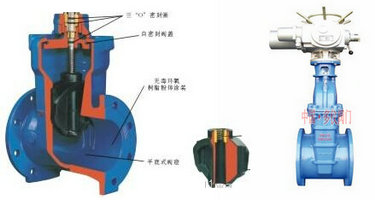

軟密封彈性座封閘閥結構圖
|
電動軟密封閘閥零件材料:
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
密封圈 |
丁腈橡膠 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
閥桿 |
不銹鋼 |
"O"形密封圈 |
丁腈橡膠 |
螺栓 |
不銹鋼 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
電動軟密封閘閥性能優點:
電動軟密封閘閥具有耐腐蝕的優點,閥體采用粉沫環氧樹脂涂裝,克服了普通閘閥閥體的腐蝕與生銹的現象,并可用于污水系統。
電動彈性座封閘閥閥體底部(相當于管線底部)沒有閘板槽,呈平的狀態,不會引起滯留雜物,解決了傳統的閘閥雜物等淤積于閥底凹槽內,容易造成無法關閉緊密而形成漏水的困惑,使流體通暢無阻。
